ATIVIDADE 1 – FUNDAÇÕES E OBRAS DE TERRA – 51/2025

Futuro engenheiro, foi designado para realizar o dimensionamento de uma sapata para um pilar de 30 x 100 cm e carga de 3000 kN, sendo a taxa admissível no solo igual a 0,3 Mpa.

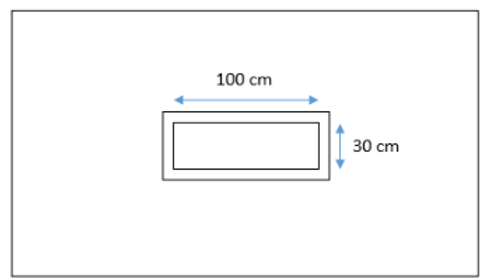

Figura 1- Planta baixa: sapata a ser dimensionada

Fonte: o autor.

A partir dos dados fornecidos, calcule:

a) Estime o peso próprio do elemento de fundação (kN) utilizando 5% da carga, para atender mínimo estabelecido pelo item 5.6 da NBR 6122/2022.

b) A área necessária da base da sapata (m² ou cm²) a partir da carga total aplicada (peso próprio + carga).

c) As dimensões dos lados da sapata, utilizando o critério de dimensionamento econômico dos lados (cm ou m): (página 130 do material didático). Definir as dimensões de projeto como múltiplas de 5 cm, arredondando o valor para cima. Exemplo: 157,5 cm → 160,0 cm

d) Verificar se a razão dos lados da sapata atende ao seguinte critério: (a/b) ≤ 2,5:

e) Verificar se a largura mínima em planta atende ao critério estabelecido no item 7.7.1 pela NBR 6122/2022, (trecho fornecido em anexo).

f) Calcular a altura útil da sapata (d), e considerando um cobrimento da armadura inferior de 5 cm, calcular a altura da sapata (h). Obs.: considerar altura constante e valor múltiplo de 5 cm, semelhante ao item b. Adote: concreto fck = 30 Mpa.

g) Classifique a sapata dimensionada como rígida ou flexível, apresentando os cálculos que permitiram chegar a essa conclusão.

Figura 2- Trecho extraído da NBR 6122/2022

Fonte: adaptada
