ATIVIDADE 1 ELETRÔNICA DE POTÊNCIA – 53/2025

Análise de Potência e Controle em Circuitos Chaveados: Forno Industrial e Retificador Monofásico

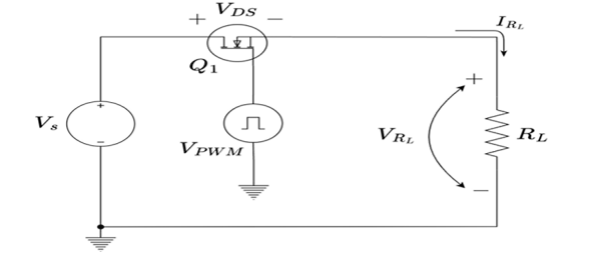

A Figura 1 ilustra o circuito de potência simplificado de um forno elétrico. Nesse circuito, a energia absorvida pelo resistor de carga se transforma em calor. Para esta análise, consideramos a resistência linear, o que nos permite avaliar o controle do circuito e a transferência de potência entre a fonte (Vs) e a carga (RL).

• A fonte Vs representa uma tensão CC.
• Já a tensão VRL aparece entre os terminais do resistor.
• A tensão VDS ocorre entre os terminais principais da chave estática de potência Q1, que recebe comando de um gerador de sinal PWM no terminal de controle.
• Por sua vez, a corrente IRL circula no resistor de carga.

Na Tabela 1, encontramos os parâmetros de operação do circuito, que incluem o tempo de abertura (tSWon) e fechamento (tSWoff), o limite de tensão entre Dreno e Source (VDSmáx), a queda de tensão em condução (VDSon), a corrente de fuga (ILeak) e a potência máxima permitida (Pmáx).
