O desenho técnico serve como uma linguagem visual universal entre engenheiros, arquitetos e outros profissionais envolvidos em um projeto.

A IMPORTÂNCIA DO DESENHO NA ENGENHARIA

Antes de iniciarmos a jornada do desenho técnico, é importante compreender o papel vital que essa habilidade desempenha na engenharia. O desenho técnico é a linguagem universal que transcende as barreiras linguísticas e culturais. Ele permite que engenheiros comuniquem ideias complexas, projetem estruturas seguras e colaborem de maneira eficiente.

Imagine-se como um arquiteto do mundo físico, traduzindo conceitos abstratos em representações visuais tangíveis. O desenho técnico não é apenas uma ferramenta; é uma forma de pensar, uma maneira deenxergar o mundo com precisão. Cada linha e medida têm significado, e a clareza é fundamental.

À medida que avançamos nesta atividade, lembre-se de que você está dominando uma habilidade que o acompanhará ao longo de toda a carreira de engenheiro. Aprecie a jornada do desenho técnico, pois ela lhe abrirá portas para projetos emocionantes e impactantes na engenharia.

Agora, embarque conosco nesta exploração das dimensões e descubra como o desenho técnico molda omundo ao nosso redor, tornando visível o que é invisível e transformando ideias em realidade. Vamos começar!

ETAPA 1: Iniciando no Desenho Técnico

O desenho técnico serve como uma linguagem visual universal entre engenheiros, arquitetos e outro sprofissionais envolvidos em um projeto. Saber interpretar esses desenhos permite uma comunicação eficiente, evitando mal-entendidos e garantindo que todos os envolvidos compartilhem uma compreensão clara dos requisitos do projeto.

Eles são elaborados seguindo normas e regulamentações específicas. A capacidade de interpretar essasdiretrizes é crucial para garantir que o projeto esteja em conformidade com padrões industriais, códigos deconstrução e regulamentos governamentais.

Para se iniciar um desenho técnico, o primeiro passo é estabelecer qual o tamanho da folha que utilizaremospara reproduzir esse desenho. Os tamanhos de folhas são padronizados por meio da

ABNT NBR16752:2020 Desenho técnico — Requisitos para apresentação em folhas de desenho

Figura 1- Tamanhos de folhas de papel segundo a norma NBR 16752:2020

Fonte: GISLON, J. M.Desenho técnico e construções rurais. Maringá: UniCesumar, 2023. p.

Esta norma também nos apresenta a definição de posicionamento da folha, construção da margem elegenda, conforme pode-se observar nas figuras a seguir:

É IMPORTANTE RESSALTAR QUE A NBR 16752:2020 É UMA NORMA RELATIVAMENTE RECENTE ESURGIU PARA SUBSTITUIR E ATUALIZAR A NBR 10067:1987. EM VIRTUDE DESTA ATUALIZAÇÃO,DIVERSOS DETALHES MURADAM, PORTANTO É EXTREMAMENTE IMPORTANTE FICAR CLARO QUEAINDA ENCONTRAMOS MUITO MATERIAL EMBASADO NA NBR 10067:1987.

As folhas de desenho podem ser utilizadas tanto na posição horizontal (paisagem) como na vertical(retrato). Convém que os formatos maiores que A4 sejam utilizados na posição horizontal.

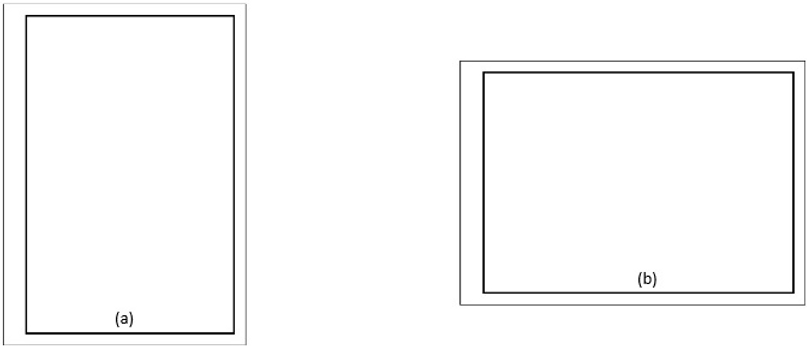

Figura 2- Orientação da folha: (a) vertical ou retrato; (b) horizontal ou paisagem

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.

NBR 16752: Requisitos para apresentaçãoem folhas de desenho. Rio de Janeiro: ABNT, 2020. p.

Todas as folhas de desenho devem ter margens e quadro limitando o espaço para desenho. A margem esquerda deve ter 20mm de largura para permitir que a folha seja perfurada e arquivada. Todas as outrasmargens devem ter 10mm de largura.

Figura 3- Margens e quadro

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.

NBR 16752: Requisitos para apresentação em folhas de desenho. Rio de Janeiro: ABNT, 2020. p.

A legenda deve ser elaborada na forma de um quadro subdividido em campos de dados, contendoinformações, indicações e identificações relevantes associadas ao desenho. Os seguintes campos de dadosdevem constar na legenda:

– Proprietário legal e/ou empresa (nome, marca fantasia ou logotipo).

– Título.

– Número de identificação.

– Tipo de documento.

– Responsável(eis) pelo conteúdo.

– Autor e aprovador.

– Projetista, desenhista e verificador.

– Data da emissão.

– Escala.

– Número ou indicação sequencial da folha.

– Nome do responsável técnico, título profissional e registro no órgão de classe (quando aplicável).

Outros campos podem ser adicionados à legenda para atender às necessidades específicas do desenho.

A legenda deve estar posicionada na horizontal e situada no canto inferior direito do quadro, apresentando,em todos os formatos, 180mm de comprimento e altura variável.

Figura 4- Exemplo de legenda

Fonte: ABNT – ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS.

NBR 16752: Requisitos para apresentaçãoem folhas de desenho. Rio de Janeiro: ABNT, 2020. p.

Atividade da ETAPA 1: Montando as Pranchas de Desenho

Quando estamos trabalhando em um departamento de projetos, é de suma importância que a empresatenha um leiaute pré-estabelecido para seus projetos. Isso também é conhecido como “identidade visual doprojeto”. É com esse padrão que você identificará os projetos para seus clientes, mantendo, assim, umpadrão de qualidade aceitável para um projetista.

Para aplicarmos os conceitos iniciais de desenho, vamos criar o leiaute da nossa folha de desenho. Logo,você deve criar duas pranchetas de desenho contendo as seguintes especificações:

– Utilize folhas de sulfite tamanho A4.

– Uma deverá ser utilizada na orientação vertical e a outra deverá estar na posição horizontal.

– Seguindo a

ABNT NBR 16752:2020 Desenho técnico — Requisitos para apresentação em folhas de desenho

, construa a margem em cada uma das pranchas (uma na horizontal e outra na vertical).

– Em seguida, crie uma legenda própria (seguindo as especificações da norma), contendo PELO MENOS asseguintes informações:

— Proprietário legal e/ou empresa (nome da instituição de ensino e curso).

— Título da etapa do MAPA.

— Número da etapa do MAPA.

— Nome do estudante.

— Nome da disciplina.

— Data da emissão.

— Escala.

— Número ou indicação sequencial da folha.

— Nome do professor.

Utilize as figuras 2 e 4 como base para desenvolver a sua atividade. Vale ressaltar que antes de se utilizar aNBR 16752:2020, era utilizada a NBR 10068:1987, porém esta foi CANCELADA pela ABNT, então,ao realizar esta atividade, utilize como referência o texto-base da ETAPA 1.

ETAPA 2: A Precisão da Projeção Ortogonal no Desenho Técnico

A projeção ortogonal, também conhecida como projeção ortográfica, é uma técnica essencial no desenhotécnico e na engenharia. Ela é usada para representar objetos tridimensionais de forma precisa e semdistorções em superfícies bidimensionais, como papel ou tela de computador. Essa técnica baseia-se em princípios geométricos que permitem a criação de desenhos técnicos altamente detalhados e legíveis.

A projeção ortogonal parte do conceito de diedros, que são ângulos retos formados por três planosperpendiculares entre si. Os principais planos de projeção ortogonal são o plano horizontal (ou deprojeção), o plano vertical e o plano frontal. Esses planos são essenciais para criar representações claras deobjetos tridimensionais em duas dimensões.

Figura 5- Representação do primeiro diedro para a construção das projeções ortogonais

Fonte: adaptada de: GISLON, J. M.Desenho técnico e construções rurais. Maringá: UniCesumar, 2023.

As três vistas ortogonais mais comuns em um desenho técnico são:

Vista Frontal : também chamada de vista frontal ou vista de frente, essa projeção representa o objeto comose estivéssemos olhando diretamente para ele de frente. Ela fornece informações detalhadas sobre asdimensões horizontais e verticais do objeto.

Vista Superior : a vista superior, também conhecida como vista de planta ou vista de cima, mostra o objetocomo se estivesse olhando de cima para baixo, perpendicularmente ao plano horizontal. Ela é útil pararepresentar as dimensões horizontais e a disposição de elementos na parte superior do objeto.

Vista Lateral Esquerda :a vista lateral esquerda, também chamada de vista lateral ou vista de perfil, mostra o objeto como se estivéssemos olhando para ele de lado, perpendicularmente ao plano vertical. Ela é valiosapara representar as dimensões verticais e a configuração lateral do objeto.

A combinação dessas três vistas ortogonais fornece uma representação completa e detalhada de um objetotridimensional. Essas vistas são dispostas em relação ao objeto de forma a minimizar ambiguidades e amaximizar a clareza das informações. Além disso, linhas de projeção são usadas para conectar pontos doobjeto nas diferentes vistas, garantindo que as dimensões sejam consistentes.

Figura 6- Exemplo de representação em projeção ortogonal em primeiro diedro

Fonte: adaptada de: GISLON, J. M. Desenho técnico e construções rurais. Maringá: UniCesumar, 2023.

A projeção ortogonal é uma ferramenta essencial no mundo da engenharia e do design, permitindo que osprofissionais comuniquem com precisão como um objeto deve ser fabricado ou construído. Devemoslembrar algumas regras ao se desenhar uma projeção ortogonal, sendo elas:

– A vista frontal é considerada a vista principal da peça, e ela determina as posições das demais vistas.

– A vista superior sempre será representada abaixo da vista frontal e alinhada a ela. Sua largura máximasempre será igual à largura máxima da vista frontal.

– A vista lateral esquerda sempre será representada à direita da vista frontal e alinhada a ela. Sua alturamáxima sempre será igual à altura máxima da vista frontal.

– A altura máxima da vista superior sempre será igual à largura máxima da vista lateral esquerda.

Figura 7- Representação dos alinhamentos das vistas na projeção ortogonal

Fonte: adaptada de: GISLON, J. M. Desenho técnico e construções rurais. Maringá: UniCesumar, 2023.

Atividade da ETAPA 2: Criando a Projeção Ortogonal

Agora, você enfrentará um novo desafio. Receberá vistas isométricas de peças complexas. Essas imagenstridimensionais são impressionantes, mas você precisa reproduzi-las de uma maneira diferente – emprojeção ortogonal. Para isso, siga as instruções a seguir corretamente:

– O desenho deve ser feito à mão, usando lápis ou lapiseira.

– Cada peça deve ser representada em uma folha de sulfite.

– Utilize folha de sulfite, tamanho A4 na posição paisagem (297 x 210mm).

– Não será permitido o uso de folha quadriculada, milimetrada ou reticulada.

– Faça as linhas de margem e a legenda em cada uma das folhas (conforme foi desenvolvido na Atividade da ETAPA 1).

– Na primeira peça (Figura 8), utilize a escala 2:1 para fazer a representação ortogonal.

– Na segunda peça (Figura 9), utilize a escala 1:1 para fazer a representação ortogonal.

– Não é necessário colocar as cotas nas vistas.

Figura 8- Primeira peça a ser desenhada em projeção ortogonal

Fonte: o autor.

Figura 9- Segunda peça a ser desenhada em projeção ortogonal

Fonte: o autor.

Figura 10- Exemplo de como deverá ser feito o desenho

Fonte: o autor.

ETAPA 3: A Importância da Perspectiva no Desenho Técnico

No desenho técnico, a perspectiva é uma técnica fundamental que permite representar objetostridimensionais em uma superfície bidimensional, como uma folha de papel. Ela desempenha um papelcrucial na comunicação de projetos, pois fornece uma representação visual realista de como um objeto ouestrutura aparecerá no mundo real. Existem diferentes tipos de perspectiva, cada um com suas própriascaracterísticas e aplicações.

Perspectiva Cônica : a perspectiva cônica é um dos tipos mais comuns de perspectiva. Ela é frequentementeusada em desenhos arquitetônicos e artísticos. Nesse tipo de perspectiva, todas as linhas que são paralelasna realidade convergem para um único ponto de fuga no desenho. Isso cria uma sensação de profundidadee distância. Um exemplo clássico é a representação de uma estrada que se estreita à medida que se afasta.

Figura 11- Exemplo de perspectiva cônica

Fonte: GISLON, J. M.Desenho técnico e construções rurais. Maringá: UniCesumar, 2023. p.

Perspectiva Axonométrica :a perspectiva axonométrica é usada quando se deseja representar um objetotridimensional de forma precisa, sem distorções. Ela é frequentemente usada em desenhos técnicos e de engenharia. Nesse tipo de perspectiva, todas as linhas permanecem paralelas no desenho, o que significaque não há pontos de fuga. Existem diferentes variações de perspectiva axonométrica, como a isométrica, atrimétrica e a dimétrica.

Figura 12- Exemplos de perspectivas axonométricas

Fonte: MONTEIRO, C. V. B.Desenho técnico. Maringá: UniCesumar, 2018. p.

Perspectiva Oblíqua :a perspectiva oblíqua é uma variação da perspectiva axonométrica. Nesse tipo deperspectiva, uma das faces do objeto é representada de forma oblíqua (inclinada) em relação ao plano dodesenho, enquanto as outras permanecem paralelas. Isso cria uma representação mais realista,especialmente quando se deseja enfatizar uma das faces do objeto.

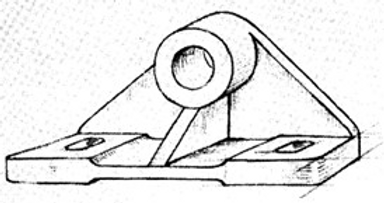

Figura 13- Exemplo de perspectiva oblíqua, chamada de cavaleira

Fonte: PROVENZA, F.Desenhista de máquinas. 46. ed. São Paulo: F. Provenza, 1991. p.

Perspectiva Isométrica :a perspectiva isométrica é um subconjunto da perspectiva axonométrica e éamplamente usada em desenho técnico e engenharia. Ela se destaca por representar todas as trêsdimensões de um objeto com proporções precisas. Na perspectiva isométrica, todas as linhas que não sãoparalelas aos eixos principais (x, y e z) são inclinadas a 30 graus. Isso cria uma representação tridimensionalque não tem pontos de fuga, tornando-a ideal para desenhos técnicos em que a precisão é essencial.

Figura 14- Exemplo de representação isométrica

Fonte: GISLON, J. M.Desenho técnico e construções rurais. Maringá: UniCesumar, 2023. p.

Um dos principais benefícios da perspectiva isométrica é que ela torna mais fácil medir distâncias e ângulos diretamente no desenho. Além disso, é uma ferramenta valiosa para representar objetos complexos, comomáquinas e estruturas, de maneira clara e compreensível.

Atividade da ETAPA 3: A Descoberta da Projeção Isométrica

Agora, você está diante de algumas projeções ortogonais de peças sólidas. Essa representação técnica écrucial para entender como essas peças funcionam, mas você sente que falta algo: uma visão tridimensionalclara. Sua tarefa é fazer a representação isométrica das peças a seguir. Para isso, siga as seguintesinstruções:

– O desenho deve ser feito à mão, usando lápis ou lapiseira.

– Cada peça deve ser representada em uma folha de sulfite.

– Utilize folha de sulfite, tamanho A4 na posição paisagem (297 x 210mm).

– Não será permitido o uso de folha quadriculada, milimetrada ou reticulada.

– Faça as linhas de margem e a legenda no em cada uma das folhas (conforme foi desenvolvido na Atividadeda ETAPA 1).

– Para a primeira peça (Figura 15), utilize a escala de 1:1.

– Para a segunda peça (Figura 16), utilize a escala de 2:1.

– Não é necessário colocar as cotas nas vistas.

Figura 15- Primeira peça a ser representada em perspectiva isométrica

Fonte: o autor.

Figura 16- Segunda peça a ser representada em perspectiva isométrica

Fonte: o autor.

Figura 17- Exemplo de como deverá ser feito o desenho

Fonte: o autor.

FINALIZAÇÃO

Parabéns pela conclusão da atividade “Dominando o Desenho Técnico: perspectivas e projeções”. Ao longo desse percurso, você demonstrou comprometimento e dedicação ao explorar os conceitos fundamentais do desenho técnico. Agora, com novos conhecimentos em perspectivas, projeções ortogonais e normastécnicas, você está mais bem preparado para enfrentar os desafios da engenharia e do design.

Durante essa jornada, você não apenas adquiriu habilidades valiosas, mas também compreendeu aimportância de representar objetos tridimensionais de maneira precisa em superfícies bidimensionais e vice-versa. Você internalizou a relevância das normas técnicas como guias para qualidade, segurança ecompreensão universal. Isso não apenas fortalecerá sua carreira, mas também o tornará um comunicadoreficaz em sua área de atuação.

À medida que você avança, continue explorando, aprendendo e aplicando os princípios do desenho técnicoem seu campo. Assim, você se destacará como um profissional que não apenas domina sua área, mastambém tem a capacidade de transformar visões em realizações concretas.
