Explique a função de cada uma das portas lógicas, e apresente a respectiva tabela- verdade e expressão booleana

Para nós, pensar é uma atividade trivial, a fazemos com pouco ou nenhum esforço na maioria das vezes. Diante de um cenário, podemos até projetar possibilidades a partir dos dados que nós obtemos daquela situação e, aí sim, com muito esforço podemos pensar no máximo de possibilidades para tal cenário. Ainda assim, existem variáveis que estão além do nosso conhecimento ou são óbvia demais para serem consideradas. O matemático George Boole(1815-1864) modelou e criou uma forma de representação do comportamento dos sistemas digitais, dessa forma, seremos capazes de entender essas informações. Os sistemas digitais estão em muitas situações do nosso dia a dia, como elevadores, prensas, cancelas de estacionamento e em muitos outros sistemas que, muitas vezes, não paramos para pensar como funcionam. Podemos, então, fazer um teste.

Apresente o nome e o diagrama de circuito de um circuito integrado (CI) comercial das portas AND, XNOR e NOT. Explique o que cada pino dos CIs significam (analise o datasheet).

Fase 2:

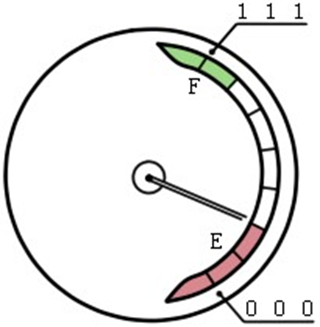

Um carro hipotético possui um sensor de nível baixo de combustível que fornece o nível corrente do tanque na forma de um número binário de 3 bits, onde 0 0 0 significa vazio e 1 1 1 significa cheio. Projete um circuito que acenderá em nível lógico ALTO LEDs (E), indicando que o tanque está em reserva quando atinge o nível 3 ou abaixo.

(Use LEDs para simular as saídas do sistema, e chaves para simular as entradas).

2.a. Elabore a tabela-verdade do sistema de controle.

2.b. Extraia as expressões booleanas da saída constada na tabela-verdade.

2.c. Apresente o circuito lógico do sistema de controle desenvolvido a partir das expressões booleanas da tabela-verdade. Simule o circuito utilizando o LOGISIM.

2.d. Você decidiu fazer uma alteração nesse marcador. Agora você deseja que esse circuito também acenda em nível lógico ALTO outros LEDs (F) indicando cheio quando o nível atingir 90% ou acima de 90% do tanque.

Refaça os exercícios a, b e c, mas, agora, descrevendo todos passos necessários para incorporar a nova saída F no sistema. Utilize a mesma estrutura organizacional que explica os passos dos casos 1 e 2 (p. 60-64) – apresentados na unidade 3.
