ATIVIDADE 1 – TOPOGRAFIA – 51/2026

Engenheiro civil, você deve realizar um levantamento planimétrico em um terreno. Para verificação da
distância horizontal (DH) você utilizou um teodolito digital e realizou dois tipos de leituras estadimétricas,
sendo uma convencional e a outra de precisão.

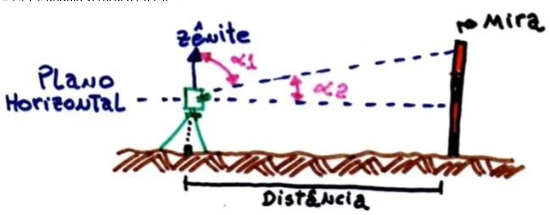

Na leitura da estadimétrica convencional, os dados da caderneta de campo foram: Fs = 2,351; Fm = 2,301; Fi= 2,273; ângulo vertical 84°03’42’’.

Fonte: o autor.

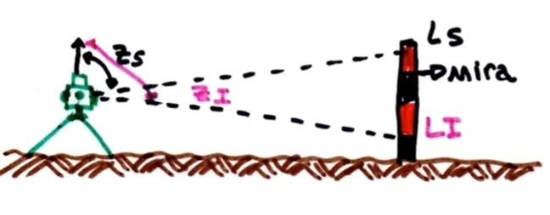

Na estadimetria de precisão, os dados da caderneta de campo foram: Ls = 2,600; Zs = 81°57’46’’; Li = 1,000; Zi = 93°43’58’’.
Para determinar a distância horizontal, primeiramente deve-se calcular a cotangente do ângulo Zs e
cotangente do ângulo Zi.

Fonte: o autor.

Ao final das verificações das DH para a estadimetria convencional e estadimetria de precisão, compare os
valores.
