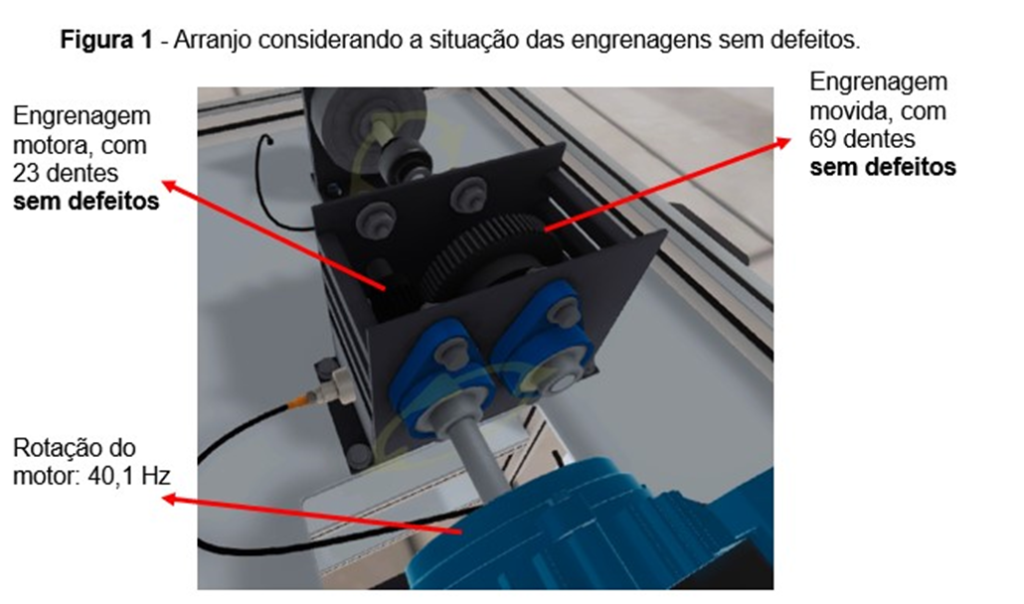

.Utilize os dados da representação a seguir (Figura 1). Ao desenhar o espectro vibracional, não é necessário se preocupar com os valores do eixo Y (amplitude); simplesmente reproduza os possíveis picos em escala, representando o que deve ser maior, intermediário e menor. No entanto, calcule os valores do eixo X (frequência)

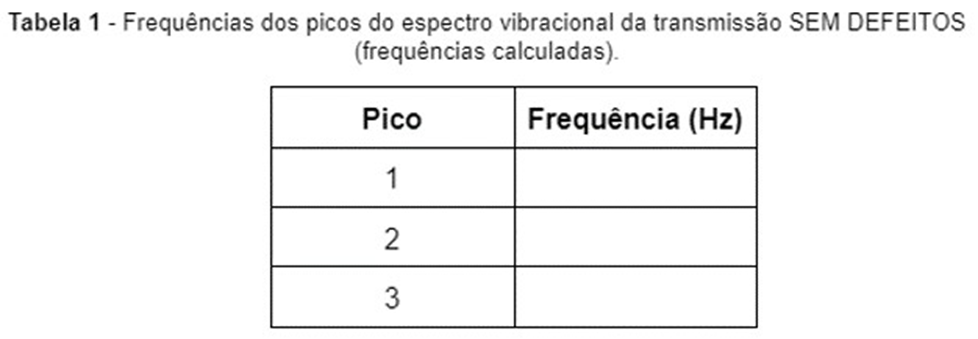

Complete a tabela com os valores aproximados das frequências que você calculou. Indique todas as etapas e justificativasde cálculo de forma clara. Demonstre como você obteve os valores da Tabela 1, a partir dos dados fornecidos. Valores não acompanhados de justificativas serão excluídos. Assegure-se de utilizar números inteiros na resposta final (Tabela 1).

Elabore o esboço do espectro, posicionando os picos nos valores aproximados e com alturas proporcionais uns aos outros.

ETAPA 2
Agora, você terá a oportunidade de utilizar um simulador para avaliar o espectro gerado pelo sistema de transmissão com defeito. Para isso, empregue o Esquemático 1 do Laboratório Virtual. – No Esquemático 1, o pinhão atua como engrenagem motora, com 23 dentes (sendo que 1 está quebrado). Mantenha a velocidade de rotação do motor igual a 40,1 Hz;
- Após preparar a bancada e realizar o teste, você fornecerá uma captura de tela que apresente o espectro obtido com umavelocidade de rotação igual a 40,1 Hz. Nesse espectro, sua tarefa será identificar os três picos que surgem após o valor de 20 Hz (ignorando picos inferiores).
- Registre os valores aproximados das frequências dos três picos na Tabela 2.

- Compare o espectro obtido no simulador, assim como os valores das frequências, com o espectro que você delineou naEtapa 1. Identifique as diferenças entre eles.
ETAPA 3
Conclua a respeito do comportamento do espectro obtido na Etapa 2 e explique de maneira sucinta como a análise de espectro vibracional é conduzida para identificação de falhas em engrenagens. Além disso, comente sobre outras falhas que podem ser identificadas, como desgaste dos dentes ou folga insuficiente. Certifique-se de referenciar a fonte de suas pesquisas, tanto no texto quanto ao final do arquivo de resposta. Caso utilize material on-line, insira o link da fonte.
