Complete a tabela com os valores aproximados das frequências de engrenamento do seu sistema.Indique todas as etapas e justificativas de cálculo claramente. Demonstre como você obteve os valores daTabela 2, a partir dos dados fornecidos.

MAPA – VIBRAÇÕES MECÂNICAS E ACÚSTICAS – 51/2026

Em uma indústria de grande porte especializada na fabricação de máquinas agrícolas e na conformação de chapas metálicas, foram registrados dois problemas distintos, mas relacionados ao mesmo fenômeno:
vibrações mecânicas.
No setor de usinagem, a quebra de dentes em engrenagens de um sistema de transmissão gerou vibração forçada não amortecida, comprometendo a eficiência do conjunto e aumentando o risco de falhas catastróficas. Já no setor de prensas excêntricas para conformação de chapas, os operadores relataram desconforto causado por ruído e vibração excessiva, afetando mas não a penas a saúde ocupacional, também a q ualidade dimensional das peças produzidas.
Diante desse cenário, a equipe de engenharia foi acionada para investigar o problema. Como parte do time de manutenção e confiabilidade, você foi designado para analisar o comportamento vibracional dos
sistemas, utilizando simulação no Laboratório Virtual.

Seu objetivo é com preender a origem das,
vibrações identificar os efeitos no desempenho e pro por estratégias de correção e prevenção.

ETAPA 1 – Análise Espectral (Laboratório Virtual)
Antes de iniciar a análise de vibração no sistema, ao acessar os dados das engrenagens, você decidiu
esboçar como seria o comportamento do espectro vibracional se as engrenagens estivessem em perfeito
estado.
Considere que o conjunto em análise representado na Figura 1 e Tabela 1.

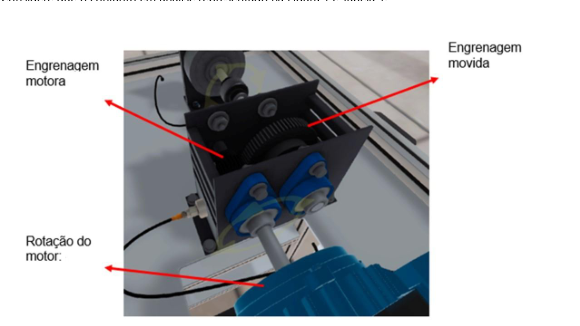

Figura 1 – Arranjo do sistema
Fonte: ALgetec, 2025.

Tabela 1 – Informações do sistema
Rotação do motor (Hz) Engrenagem Motora Engrenagem Movida Esquemático18 ,4 Hz
23 dentes

1.1) Complete a tabela com os valores aproximados das frequências de engrenamento do seu sistema.
Indique todas as etapas e justificativas de cálculo claramente. Demonstre como você obteve os valores da
Tabela 2, a partir dos dados fornecidos. Valores não acompanhados de justificativas serão excluídos.
Assegure-se de utilizar números inteiros na resposta final (Tabela 2).

Tabela 2 – Frequências do espectro SEM DEFEITOS.

1 Pico Frequência (Hz)

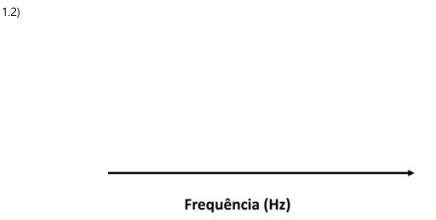

2 Elabore o esboço do espectro vibracional sem defeitos, indicando os picos nos valores calculados, simule o espectro do sistema de transmissão com defeito (quebra de dente na a)

Registre uma captura de tela do espectro obtido.

b) Complete a Tabela 3 com os valores aproximados das frequências. COM DEFEITO.

Compare os dois espectros (sem defeito × com defeito), destacando as diferenças e explicando como a
análise espectral auxilia na detecção de falhas.
Comente outras falhas que podem ser diagnosticadas por análise espectral, como desgaste dos dentes,
Classifique os principais tipos de vibração encontrados em sistemas mecânicos (livre, forçada, amortecida
etc.) e dê um exemplo de cada um.
Explique como o amortecimento influencia na resposta de um sistema vibratório.
Descreva como a vibração mecânica pode gerar ruído (vibroacústica).
Cite os efeitos da exposição prolongada a vibrações sobre o corpo humano.
Explique como a manutenção preditiva baseada em análise de vibração ajuda a evitar falhas.
